【整車技術參數】

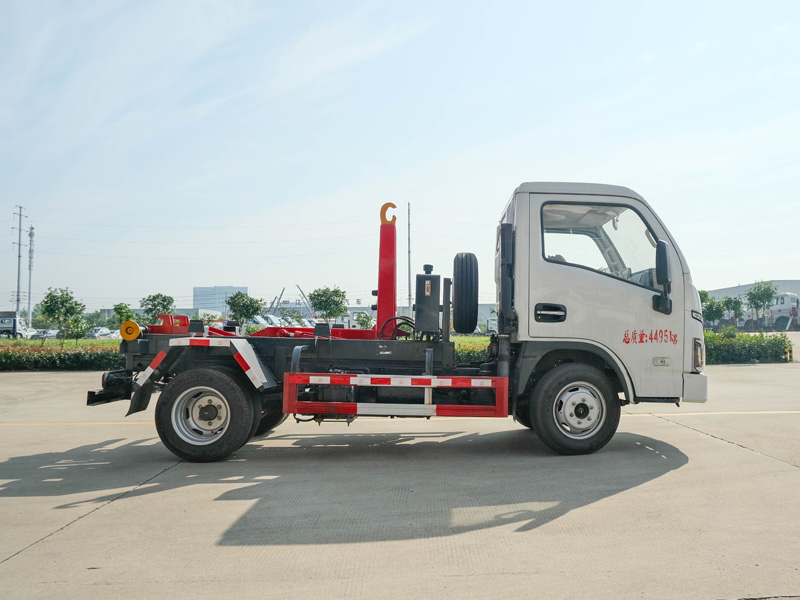

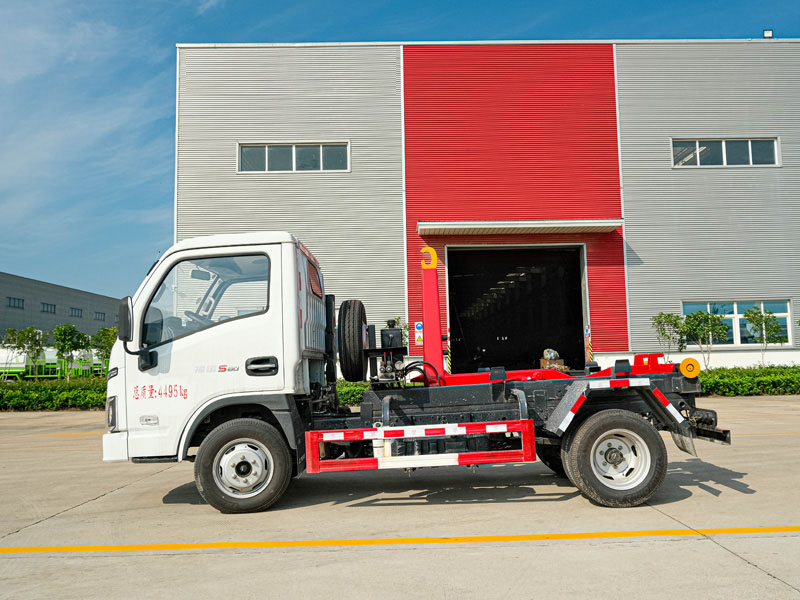

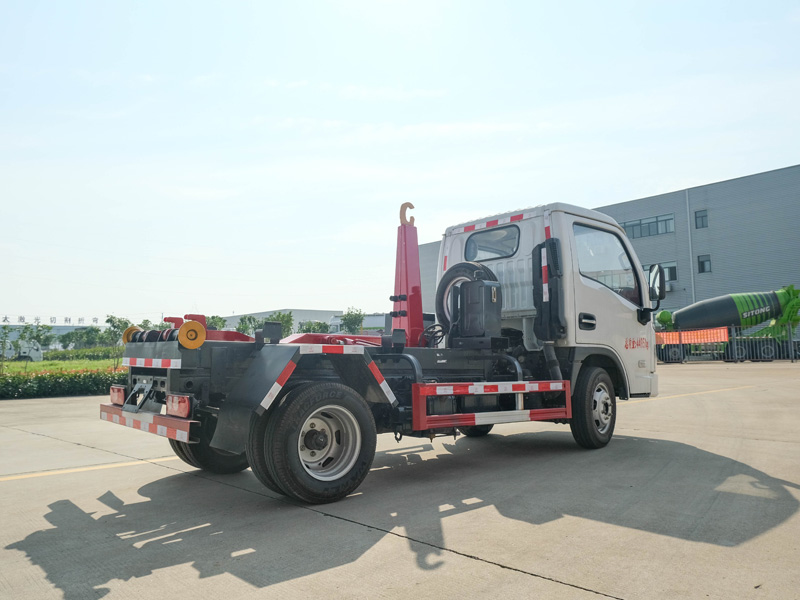

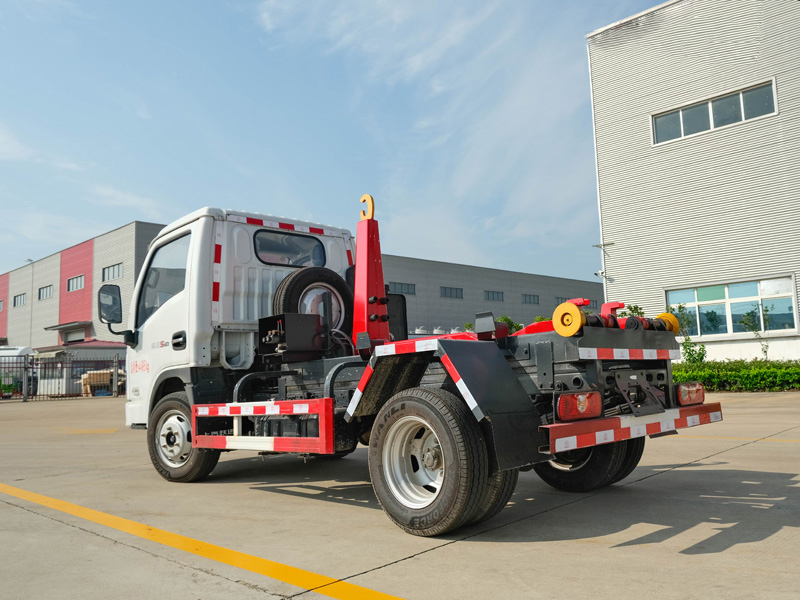

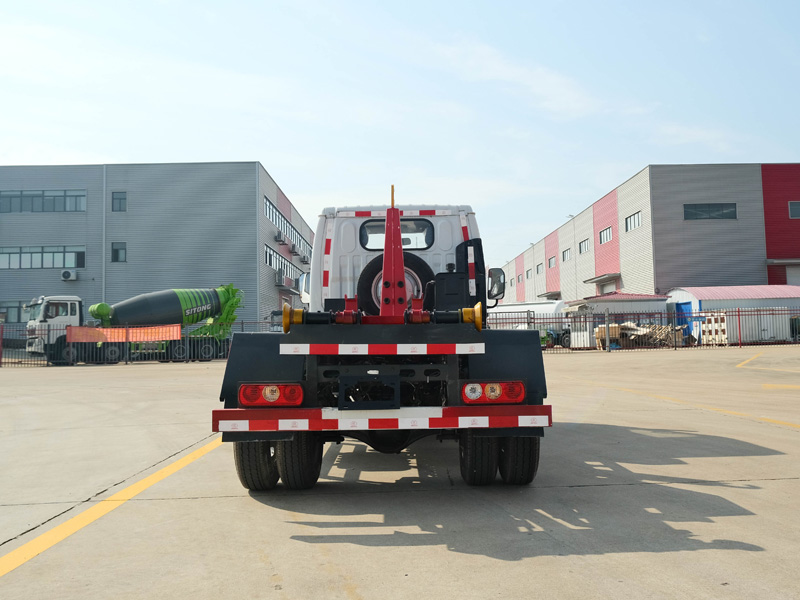

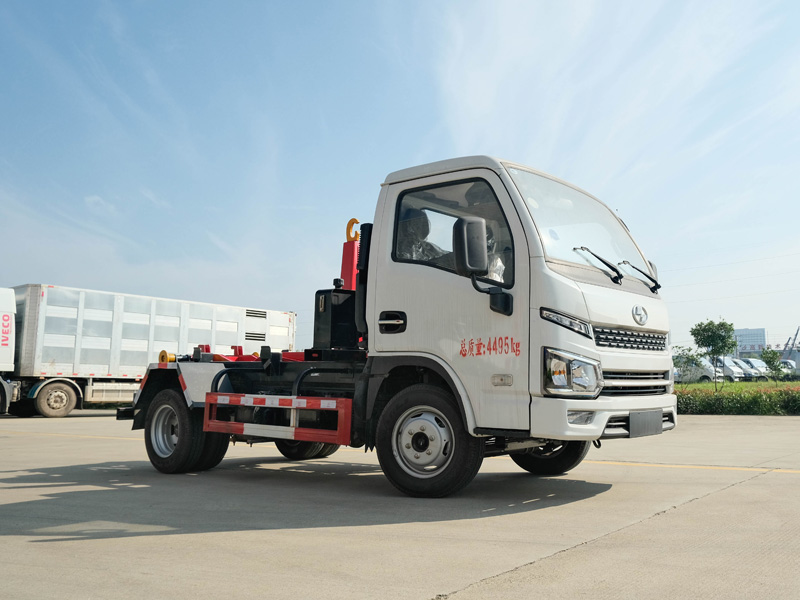

產品名稱	躍進勾臂垃圾車
總質量	4495	罐體容積(m3)
額定質量	2355,2215	外形尺寸	4550,4750X1680X2060
整備質量	2010,2150	貨廂尺寸	XX
額定載客(人)		準拖掛車總質量
駕駛室準乘人數(人)	2	鞍座載質量
接近角/離去角(°)	18/12	前懸/后懸	1090/810
軸荷	1495/3000	車速(km/h)	100
備注	備注：1.ABS器型號/生產廠家:YF8/武漢元豐汽車電控系統有限公司;2.隨底盤選裝駕駛室,選裝直接供電方式ETC車載裝置;3.發動機/油耗值(L/100km)對應關系為:Q23-95E60/9.52;4.側,后防護裝置材料均為Q235,側防護螺栓連接,后防護焊接連接,截面尺寸為100×50mm,離地高度為400mm;5.該車通過勾臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;6.整車外形長/軸距/前懸/后懸對應關系:4550/2650/1090/810,4750/2850/1090/810.
【底盤技術參數】
底盤型號	SH1043PEDBNZ2	底盤名稱	載貨汽車底盤
名稱	躍進牌	生產企業	上汽大通汽車有限公司
軸數	2	輪胎數	6
軸距	2650,2850,3100,3308
輪胎規格	185R15LT 8PR,185/65R15LT 10PR,195R15LT 8PR,6.50R16LT 10PR
鋼板彈簧片數	3/4+5,3/3+2	前輪距	1316,1438,1445
燃料種類	柴油	后輪距	1223,1380,1405,1410
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	發動機排量	發動機功率
Q23-95E60	安徽全柴動力股份有限公司	2300	70(kw)/95.2(ps)


◇底盤配置： 1545新款駕駛室、柴油動力，全柴95馬力、方向助力、中控鎖、電動玻璃、遙控鑰匙、3t后橋、3/4+5雙層板簧、油剎、ABS、預留取力器接口

◇上裝配置：強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，電控室內外液壓操控裝置（可選裝手自一體），上裝提升能力1500KG,?液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運。

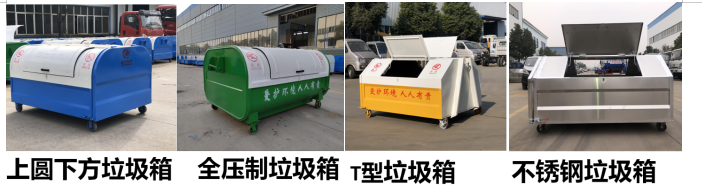

垃圾箱四種外形款式

車型簡介

    鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。

操作方式

1.行駛操作：行駛按一般汽車駕駛方法進行，行駛前應將車廂回復到初始位置，同時將取力器操作手柄推分開位置（電控系統將電磁離合器電源關閉），使取力器處于停止工作狀態。

2.作業操作：

2.1 垃圾箱的鉤裝作業

    步驟1拉起駕駛室內手剎手柄，使車輛處于駐車狀態。

    步驟2拿起駕駛室內電控操縱盒，先將盒上電源開關打開，使電源接通，電磁離合器工作（或?qū)⑷×ζ鞑僮魇直饨Y(jié)合位置）；接著操縱盒上的勾臂旋鈕“伸”位置不松手，主拉臂開始工作，拉臂油缸伸出，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準，松開旋鈕。

     步驟3下車觀察垃圾廂后門下端鎖緊手柄是否處于鎖緊狀態，如沒有處于鎖緊狀態，應扳動鎖緊手柄，確保垃圾廂后門鎖緊手柄把垃圾廂后門與垃圾廂鎖緊在一起。

    步驟4觀察垃圾廂垃圾投入門是否關閉，并讓垃圾投入門處于鎖緊狀態，確保垃圾投入門鎖緊后，方可進入一步操作。

    步驟5當拉臂鉤鉤對準廂體彎鉤時，扭住操縱盒上的勾臂旋鈕“縮”位置不放，主拉臂油缸回收，拉臂鉤鉤住廂體彎鉤，垃圾廂開始吊起，并繼續勾上車。

    步驟6當垃圾廂體落放到副車架上后，松開盒勾臂旋鈕，扭動操縱盒上的車廂按扭“鎖緊”位置，鎖緊油缸伸出，將主拉臂與副拉臂牢固鎖緊在一起。

    步驟7扭動盒上的電源旋鈕，斷開電控電源（或?qū)⑷×ζ鞑僮魇直夥蛛x位置）；

保養維護

應嚴格按規定保養垃圾車，使各系統、各裝置經常處于良好的技術狀態，充分發揮其效能，減少油耗、節省開支，限度地延長垃圾車的使用壽命。

（一）底盤保養

底盤應嚴格遵守其使用說明書的規定，進行日、周例行保養。

（二）作業裝置保養

作業裝置的保養一般情況下依照下列規定進行。如果能保證作業裝置處于良好的工作狀態，允許其保養同底盤保養同步進行。

1.日保養

日保養主要以清潔，內容與垃圾車的使用中注意事項第3條內容相同。

2.作業100h保養

（1）檢查緊固車廂、作業裝置、軸等部位的連接螺栓；

（2）按時對各潤滑點加注潤滑脂或潤滑油；

（3）檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；

（4）檢查取力器工作是否正常。

3.作業500h保養

（1）各作業裝置中的零部件是否有輕微變形，必要時給予校正；

（2）檢查密封膠條的磨損情況，必要時更換；

（3）檢查液壓元件是否能正常工作，必要時應拆檢或更換。如果有油液滲漏現象，應更換密封件；

4.作業1500h保養

作業1500h保養是對各作業裝置進行全面技術檢查和調整，消除隱患。

（1）檢查并修復各處焊縫，特別是各重要部位的焊縫；

（2）檢查各裝置零部件的磨損和操作情況，對磨損和操作嚴重者應予更換；

（3）檢查各液壓元件。

（4）清洗液壓油箱，各濾油器、空氣濾清器和液壓管路，更換液壓油。對有損傷的密封件和軟管應予及時更換；

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
